D型卸扣G2150（帶螺母）
D-clutch（with nut）G2150
產品特點
- 扣扣體采用優質碳素結構或合金結構鍛造并進行熱處理而成，體積小而強度高。
- 每個卸扣上都永久性印有額定載荷標記。
- 最大試驗載荷為額定工作載荷的2倍，最小破斷載荷為額定工作載荷的4倍。
- 卸扣可用于索具末端配件，在吊裝作業中直接與被吊物連接。也可用于索具與末端配件之間，只起連接作用。
- 當索具與橫梁配合使用時，卸扣可用于索具頂端代替吊環與橫梁下的耳板連接，便于安裝和拆卸。
注意事項
- 卸扣的額定工作載荷和使用范圍為卸扣的試驗檢測和使用依據，嚴禁超載使用。
- 起吊過程中，嚴禁吊運的物品受到碰撞和沖擊。
- 吊運過程應盡量平穩，下面嚴禁站人或在物品上通過。
- 任何一只卸扣在使用前必須先試吊在起吊。選擇吊點應與吊重重心在同一條鉛垂線上。

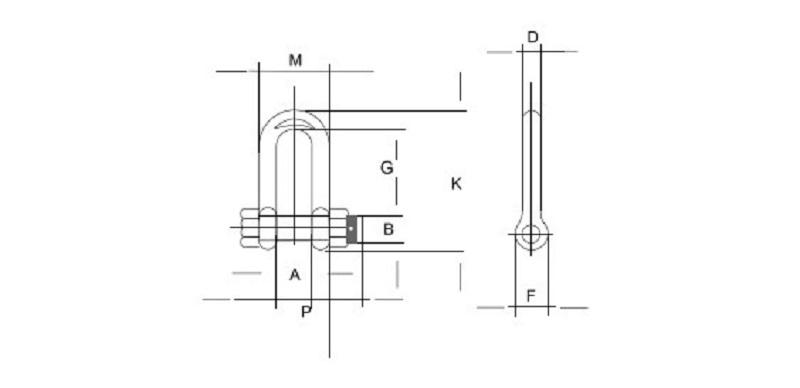

技術參數
|
規 格 tSpecifications |
額定載荷t Rated load |
A mm |
B mm |
D mm |
F mm |
G mm |
K mm |
M mm |
P mm |
|
1/2 |
2 |
20.6 |
16.0 |
12.7 |
30.2 |
41.4 |
77.0 |
46.0 |
71.1 |
|
5/8 |
3.25 |
26.9 |
19.1 |
16.0 |
38.1 |
50.8 |
95.3 |
58.7 |
89.7 |
|
3/4 |
4.75 |
31.8 |
22.4 |
19. 1 |
45.0 |
60.5 |
115.1 |
70.0 |
103.4 |
|
7/8 |
6.50 |
36.6 |
25.4 |
22.4 |
53.1 |
71.4 |
135.4 |
81.0 |
119.6 |
|
1 |
8.50 |
42.9 |
28.7 |
25.4 |
60.5 |
81.0 |
150.9 |
93.7 |
134.9 |
|
11/8 |
9.50 |
46.0 |
31.8 |
28.7 |
68.6 |
90.9 |
172.2 |
103.1 |
149.9 |
|
11/4 |
12.0 |
51.6 |
35.1 |
31.8 |
76.2 |
100.0 |
190.5 |
115.1 |
165.4 |
|
13/8 |
13.5 |
57.2 |
38.1 |
35.1 |
84.1 |
111.3 |
210.3 |
127.0 |
183.1 |
|
11/2 |
17.0 |
60.5 |
41.4 |
38.1 |
92.2 |
122.2 |
230.1 |
136.7 |
196.3 |
|
13/4 |
25.0 |
73.2 |
50.8 |
44.5 |
106.4 |
146.1 |
278.6 |
162.1 |
229.8 |
|
2 |
35.0 |
82.6 |
57.2 |
50.8 |
122.2 |
171.5 |
311.9 |
184.2 |
264.4 |
|
21/2 |
55.0 |
104.9 |
70.0 |
66.5 |
144.5 |
203.2 |
377.0 |
238.3 |
344.4 |
|
3 |
85.0 |
127.0 |
82.6 |
76.2 |
165.1 |
215.9 |
428.8 |
279.4 |
419.1 |
|
31/2 |
120.0 |
133.4 |
95.3 |
91.9 |
203.2 |
482.6 |
|||
|
4 |
150.0 |
139.7 |
108.0 |
104.1 |
228.6 |
501.7 |
