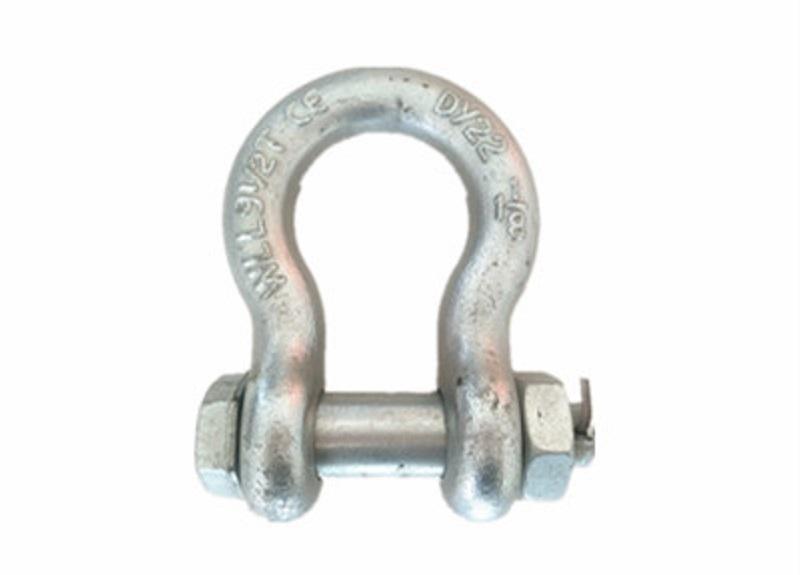

弓型卸扣（G2130）
Bow-shape clutch（with nut）G2130
產品特點
- 卸扣扣體采用優質碳素結構或合金結構鍛造并進行熱處理而成，體積小而強度高。
- 每個卸扣上都永久性印有額定載荷標記。
- 最大試驗載荷為額定工作載荷的2倍，最小破斷載荷為額定工作載荷的4倍。
- 卸扣可用于索具末端配件，在吊裝作業中直接與被吊物連接。也可用于索具與末端配件之間，只起連接作用。
- 當索具與橫梁配合使用時，卸扣可用于索具頂端代替吊環與橫梁下的耳板連接，便于安裝和拆卸。
注意事項
- 卸扣的額定工作載荷和使用范圍為卸扣的試驗檢測和使用依據，嚴禁超載使用。
- 起吊過程中，嚴禁吊運的物品受到碰撞和沖擊。
- 吊運過程應盡量平穩，下面嚴禁站人或在物品上通過。
- 任何一只卸扣在使用前必須先試吊在起吊。選擇吊點應與吊重重心在同一條鉛垂線上。

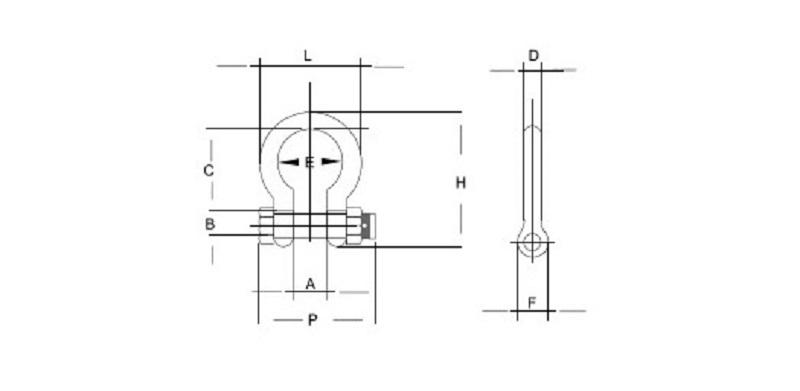

技術參數
|
規 格t Specifications |
額定載荷 Rated load t |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
L mm |
H mm |
P mm |
|
1/2 |
2.0 |
20.6 |
16.0 |
47.8 |
12.7 |
33.3 |
30.2 |
58.7 |
83.3 |
71.1 |
|
5/8 |
3.25 |
26.9 |
19.1 |
60.5 |
16.0 |
42.9 |
38.1 |
74.7 |
106.4 |
89.7 |
|
3/4 |
4.75 |
31.8 |
22.4 |
71.4 |
19.1 |
50.8 |
45.0 |
88.9 |
126.2 |
103.4 |
|
7/8 |
6.5 |
36.6 |
25.4 |
84.1 |
22.4 |
57.9 |
53.1 |
102.4 |
148.1 |
119.6 |
|
1 |
8.5 |
42.9 |
28.7 |
95.3 |
25.4 |
68.3 |
60.5 |
119.1 |
166.6 |
134.9 |
|
11/8 |
9.5 |
46.0 |
31.8 |
108.0 |
28.7 |
73.9 |
68.3 |
131.1 |
189.7 |
149.9 |
|
11/4 |
12.0 |
51.6 |
35.1 |
119.1 |
31.8 |
82.6 |
76.2 |
146.1 |
209.6 |
165.4 |
|
13/8 |
13.5 |
57.2 |
38.1 |
133.4 |
35.1 |
92.2 |
84.1 |
162.1 |
232.7 |
183.1 |
|
11/2 |
17.0 |
60.5 |
41.4 |
146.1 |
38.1 |
98.6 |
92.2 |
174.8 |
254.0 |
196.3 |
|
13/4 |
25.0 |
73.2 |
50.8 |
177.8 |
44.5 |
127.0 |
106.4 |
225.0 |
314.4 |
229.8 |
|
2 |
35.0 |
82.6 |
57.2 |
196.9 |
50.8 |
146.1 |
122.2 |
253.2 |
347.5 |
264.4 |
|
21/2 |
55.0 |
104.9 |
69.9 |
266.7 |
66.5 |
184.2 |
144.5 |
326.9 |
453.1 |
344.4 |
|
3 |
85.0 |
127.0 |
82.6 |
330.2 |
76.2 |
200.2 |
165.1 |
364.7 |
546.1 |
419.1 |
|
31/2 |
120.0 |
133.4 |
95.3 |
371.6 |
91.9 |
228.6 |
203.2 |
419.1 |
625.6 |
482.6 |
|
4 |
150.0 |
139.7 |
108.0 |
368.3 |
104.1 |
254.0 |
228.6 |
467.9 |
652.5 |
501.7 |
